El Relé de Sobrecarga Térmico STECK se instala directamente sobre contactores compatibles para brindar protección térmica a motores eléctricos trifásicos. Detecta condiciones de sobrecarga prolongada y pérdida de fase, actuando sobre el circuito de mando para evitar daños en el motor. Su diseño compacto incorpora ajuste frontal de corriente, botón de prueba y opciones de rearme manual o automático, facilitando su instalación y operación en tableros eléctricos.

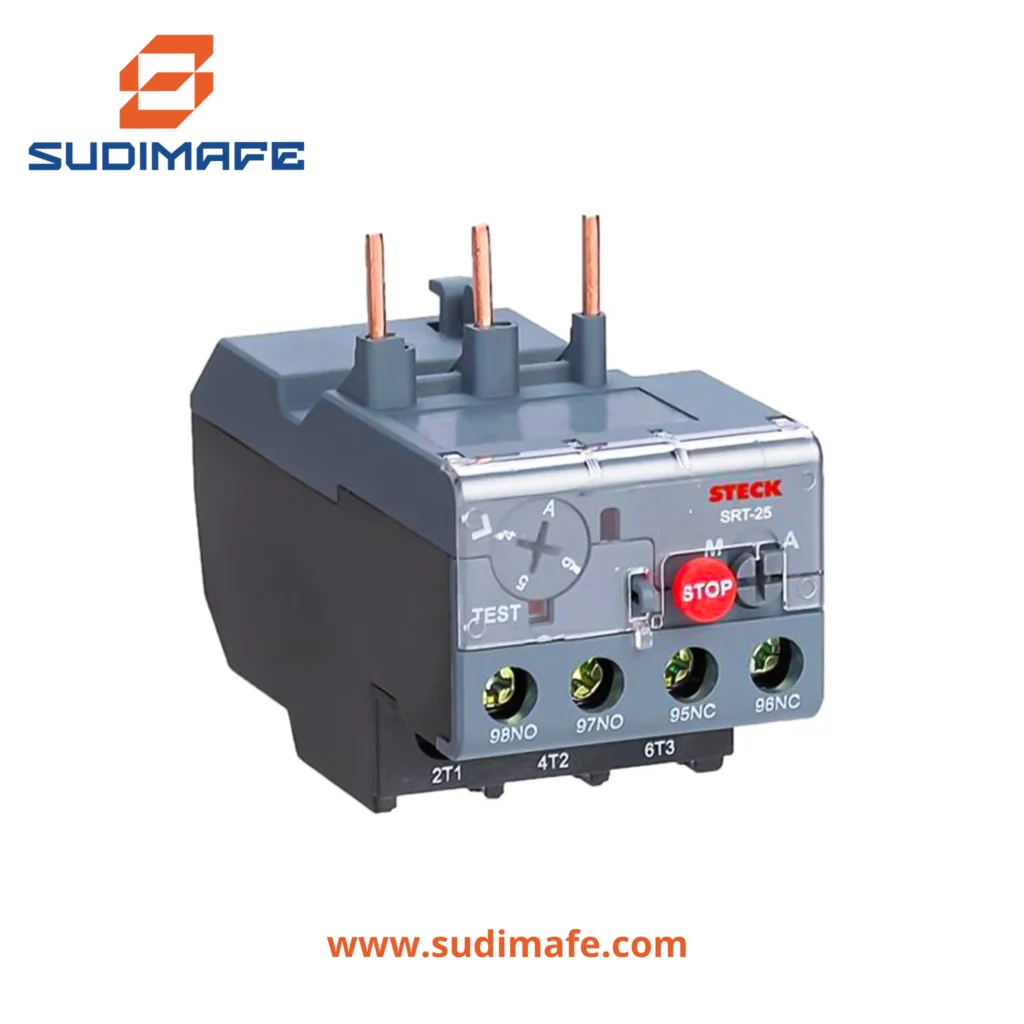

Relé de Sobrecarga Térmico STECK Regulable 2.5-4A 1NA+1NC
El Relé de Sobrecarga Térmico STECK Regulable 2.5-4A 1NA+1NC es un dispositivo de protección diseñado para proteger motores eléctricos contra sobrecargas y fallas por pérdida de fase. Su rango de regulación de 2.5 a 4 A permite ajustarlo según la corriente nominal del motor, proporcionando una protección precisa y confiable. Incorpora 1 contacto normalmente abierto (1NA) y 1 contacto normalmente cerrado (1NC) para funciones de señalización y control en sistemas industriales y de automatización.
- Relé de sobrecarga térmico regulable.
- Rango de ajuste de 2.5 a 4 A.
- Protección contra sobrecargas del motor.
- Protección contra pérdida de fase.
- 1 contacto auxiliar normalmente abierto (1NA).
- 1 contacto auxiliar normalmente cerrado (1NC).
- Clase de disparo 10A.
- Rearme manual y automático.
- Botón de prueba (Test) y botón de reinicio (Reset).
- Ajuste frontal de corriente.
- Montaje directo sobre contactores STECK compatibles.
- Diseño compacto y alta confiabilidad.
| Especificación | Detalle |
|---|---|
| Marca | STECK |
| Tipo de producto | Relé de sobrecarga térmico |
| Corriente regulable | 2.5 – 4 A |
| Protección | Sobrecarga y pérdida de fase |
| Contactos auxiliares | 1 NA + 1 NC |
| Clase de disparo | Clase 10A |
| Frecuencia | 50/60 Hz |
| Tensión de aislamiento (Ui) | Hasta 660 V AC |
| Rearme | Manual / Automático |
| Montaje | Directo sobre contactor compatible |
| Aplicación | Protección de motores eléctricos |
Ideal para la protección de:
- Motores eléctricos trifásicos.
- Bombas centrífugas.
- Compresores.
- Ventiladores industriales.
- Bandas transportadoras.
- Sistemas HVAC.
- Maquinaria industrial.
- Equipos electromecánicos.
- Tableros de control y automatización.
- Sistemas de distribución eléctrica de baja tensión.
El Relé de Sobrecarga Térmico STECK está fabricado bajo estándares internacionales para garantizar un funcionamiento seguro, eficiente y confiable.
Cumple con:
- IEC 60947-4-1 para contactores y arrancadores de motores.
- IEC 60947-5-1 para dispositivos auxiliares de control.
- Fabricación bajo sistemas de gestión de calidad ISO 9001 (según fabricante).
- Diseñado para la protección térmica de motores eléctricos de baja tensión.
Recomendaciones de instalación:
- Ajustar el relé según la corriente nominal del motor.
- Instalar directamente sobre el contactor compatible.
- Verificar periódicamente el correcto funcionamiento del sistema de protección.
- La instalación debe ser realizada por personal técnico calificado.
- Desenergizar el circuito antes de realizar trabajos de instalación o mantenimiento.
