El interruptor termomagnético CHINT combina un mecanismo de disparo térmico para la protección contra sobrecargas y un disparo magnético para responder instantáneamente ante cortocircuitos. Su diseño compacto para montaje en riel DIN facilita la instalación en tableros eléctricos, ofreciendo un alto nivel de seguridad, durabilidad y facilidad de mantenimiento. Cumple con normas internacionales para dispositivos de protección de baja tensión.

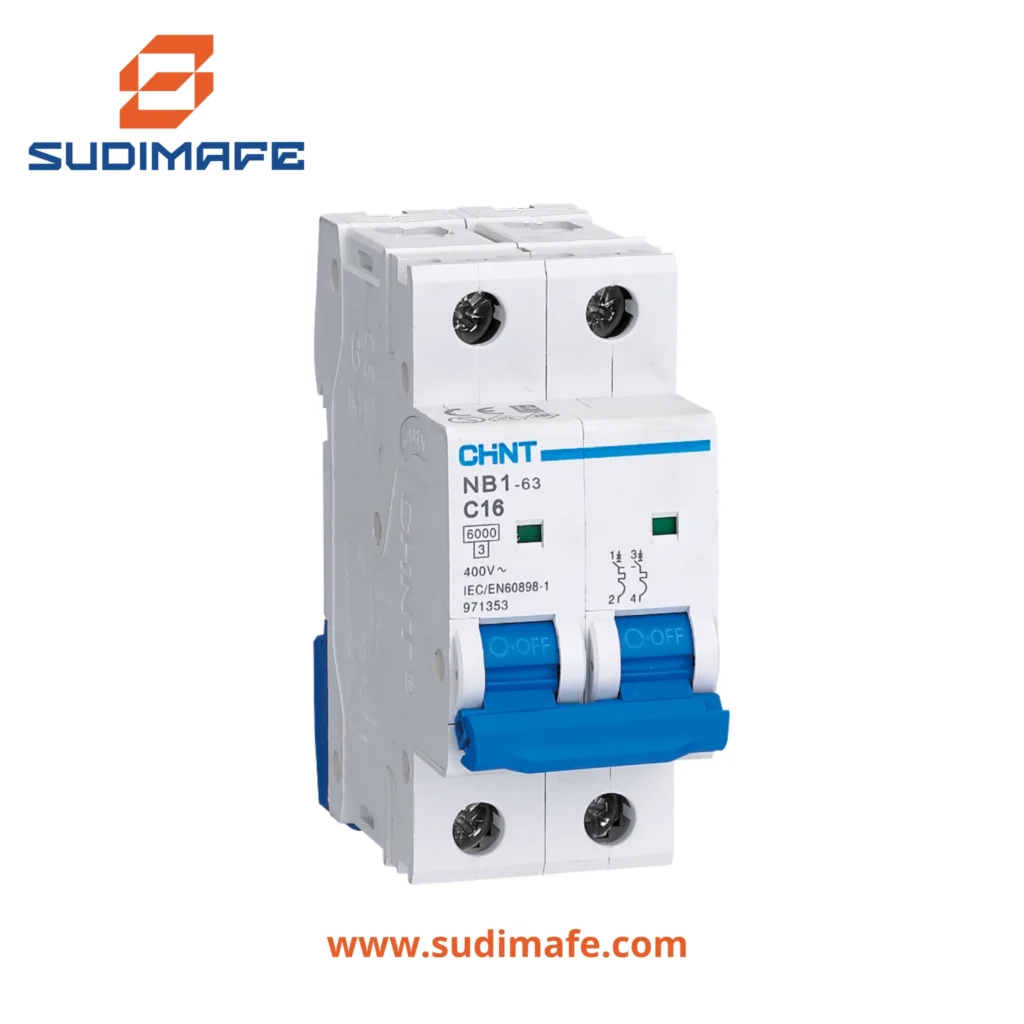

Interruptor Termomagnético CHINT 2x20A 230 VAC 10 kA Curva C
El Interruptor Termomagnético CHINT 2x20A 230 VAC 10 kA Curva C es un interruptor automático bipolar diseñado para proteger instalaciones eléctricas contra sobrecargas y cortocircuitos. Su curva de disparo C lo hace adecuado para circuitos con cargas resistivas e inductivas moderadas, como iluminación, tomacorrientes, motores de pequeña potencia y equipos de aire acondicionado. Cuenta con una capacidad de interrupción de 10 kA, garantizando una protección confiable en aplicaciones residenciales, comerciales e industriales.
- Interruptor termomagnético bipolar (2P).
- Marca CHINT.
- Corriente nominal de 20 A.
- Tensión nominal de 230 VAC.
- Capacidad de ruptura de 10 kA.
- Curva de disparo C.
- Protección contra sobrecargas y cortocircuitos.
- Montaje sobre riel DIN de 35 mm.
- Indicador de posición ON/OFF.
- Alta resistencia mecánica y eléctrica.
- Diseño compacto para tableros eléctricos.
- Fácil instalación y mantenimiento.
| Especificación | Detalle |
|---|---|
| Marca | CHINT |
| Tipo de producto | Interruptor termomagnético (MCB) |
| Número de polos | 2 (Bipolar) |
| Corriente nominal | 20 A |
| Tensión nominal | 230 VAC |
| Frecuencia | 50/60 Hz |
| Curva de disparo | C |
| Capacidad de ruptura (Icn) | 10 kA |
| Norma | IEC 60898-1 |
| Montaje | Riel DIN 35 mm |
| Grado de protección | IP20 |
| Vida mecánica | 20 000 maniobras (aprox.) |
| Vida eléctrica | 10 000 maniobras (aprox.) |
Ideal para:
- Tableros eléctricos residenciales.
- Instalaciones comerciales.
- Instalaciones industriales.
- Circuitos de iluminación.
- Circuitos de tomacorrientes.
- Protección de motores de pequeña potencia.
- Equipos de aire acondicionado.
- Bombas de agua.
- Sistemas de distribución eléctrica de baja tensión.
- Proyectos de automatización eléctrica.
El Interruptor Termomagnético CHINT 2x20A 230 VAC 10 kA Curva C está fabricado conforme a estándares internacionales que garantizan un funcionamiento seguro y confiable.
Cumple con:
- IEC 60898-1 para interruptores automáticos de baja tensión.
- Capacidad de interrupción de 10 kA.
- Curva de disparo C, adecuada para cargas con corrientes de arranque moderadas.
- Diseño para montaje en riel DIN.
- Protección contra sobrecargas y cortocircuitos.
Recomendaciones de instalación:
- Instalar sobre riel DIN en un tablero eléctrico adecuado.
- Verificar que la corriente nominal del circuito sea compatible con el interruptor.
- Ajustar correctamente los bornes de conexión siguiendo el torque recomendado por el fabricante.
- Realizar inspecciones periódicas para verificar el estado del dispositivo.
- La instalación debe ser realizada por personal técnico calificado.
