El interruptor termomagnético CHINT incorpora un sistema de disparo térmico para proteger frente a sobrecargas y un disparo magnético de acción instantánea para actuar ante cortocircuitos. Su diseño modular para montaje sobre riel DIN facilita la instalación en tableros eléctricos y garantiza una larga vida útil, alta confiabilidad y facilidad de mantenimiento. Está fabricado conforme a la norma internacional IEC 60898-1 para interruptores automáticos de baja tensión.

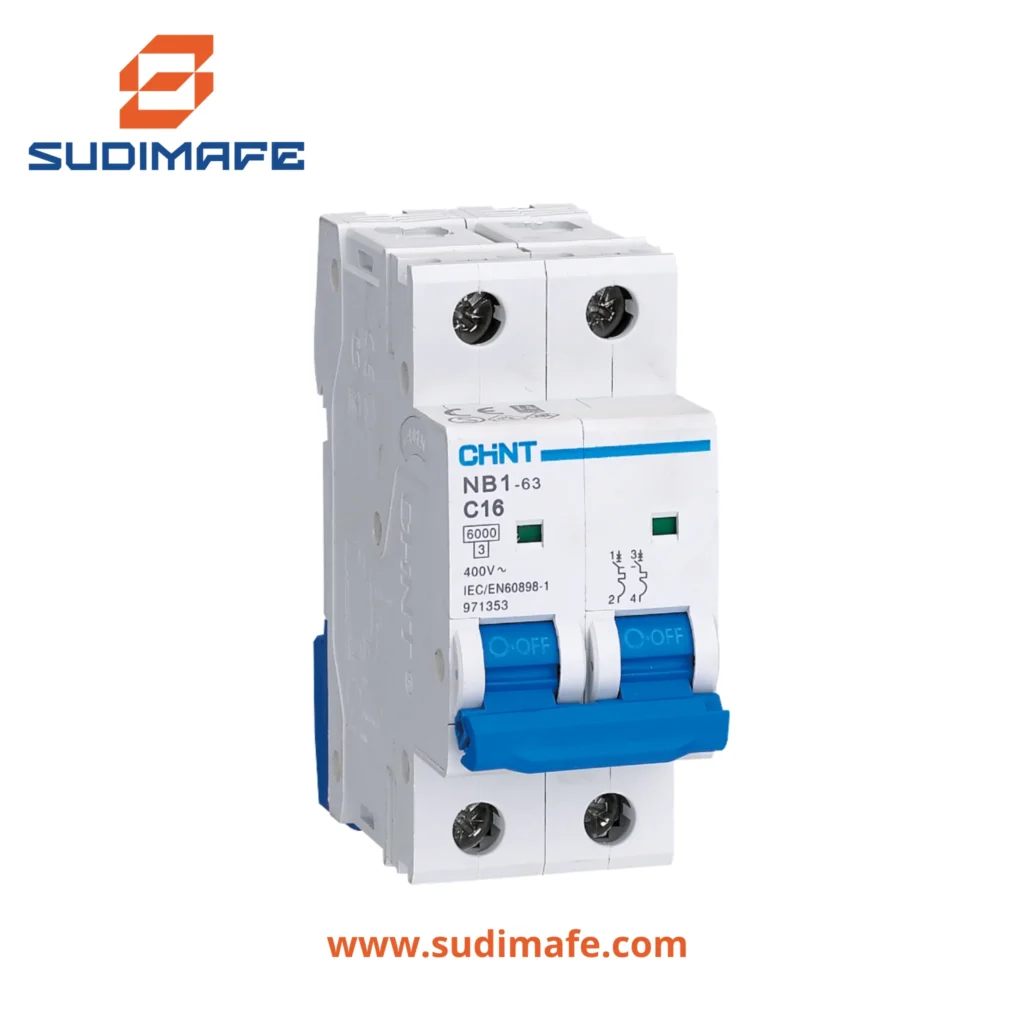

Interruptor Termomagnético CHINT 2x16A 230 VAC 10 kA Curva C
El Interruptor Termomagnético CHINT 2x16A 230 VAC 10 kA Curva C es un interruptor automático bipolar (2P) diseñado para proteger instalaciones eléctricas contra sobrecargas y cortocircuitos. Su curva de disparo C es adecuada para circuitos con cargas resistivas e inductivas de corriente de arranque moderada, como iluminación, tomacorrientes, motores de pequeña potencia y equipos de climatización. Con una capacidad de interrupción de 10 kA, proporciona una protección segura y confiable para aplicaciones residenciales, comerciales e industriales.
- Interruptor termomagnético bipolar (2P).
- Marca CHINT.
- Corriente nominal de 16 A.
- Tensión nominal de 230 VAC.
- Capacidad de interrupción de 10 kA.
- Curva de disparo C.
- Protección contra sobrecargas y cortocircuitos.
- Montaje sobre riel DIN de 35 mm.
- Indicador visual de posición ON/OFF.
- Alta resistencia mecánica y eléctrica.
- Diseño compacto para tableros eléctricos.
- Fácil instalación y mantenimiento.
| Especificación | Detalle |
|---|---|
| Marca | CHINT |
| Tipo de producto | Interruptor termomagnético (MCB) |
| Número de polos | 2 (Bipolar) |
| Corriente nominal | 16 A |
| Tensión nominal | 230 VAC |
| Frecuencia | 50/60 Hz |
| Curva de disparo | C |
| Capacidad de interrupción (Icn) | 10 kA |
| Norma | IEC 60898-1 |
| Montaje | Riel DIN de 35 mm |
| Grado de protección | IP20 |
| Vida mecánica | Hasta 20 000 maniobras (aprox.) |
| Vida eléctrica | Hasta 10 000 maniobras (aprox.) |
Ideal para:
- Tableros eléctricos residenciales.
- Instalaciones comerciales.
- Instalaciones industriales.
- Circuitos de iluminación.
- Circuitos de tomacorrientes.
- Protección de pequeños motores.
- Equipos de aire acondicionado.
- Bombas de agua.
- Sistemas de distribución eléctrica de baja tensión.
- Proyectos de automatización eléctrica.
El Interruptor Termomagnético CHINT 2x16A 230 VAC 10 kA Curva C está diseñado para cumplir con estándares internacionales de seguridad y desempeño para dispositivos de protección eléctrica.
Cumple con:
- IEC 60898-1 para interruptores automáticos de baja tensión.
- Capacidad de interrupción de 10 kA.
- Curva de disparo C, adecuada para cargas con corrientes de arranque moderadas.
- Montaje sobre riel DIN de 35 mm.
- Protección contra sobrecargas y cortocircuitos.
- Grado de protección IP20 para instalación en tableros eléctricos.
Recomendaciones de instalación:
- Instalar sobre riel DIN dentro de un tablero eléctrico adecuado.
- Verificar que la corriente nominal del circuito sea compatible con el interruptor.
- Ajustar los bornes utilizando el torque recomendado por el fabricante.
- Realizar inspecciones periódicas para comprobar el correcto funcionamiento del dispositivo.
- La instalación debe ser realizada por personal técnico calificado.
