El Interruptor Diferencial CHINT serie NL1-63 supervisa continuamente el equilibrio entre la corriente de entrada y salida del circuito. Cuando detecta una corriente residual de 30 mA o superior, interrumpe el suministro eléctrico en milisegundos, reduciendo el riesgo de electrocución y protegiendo la instalación frente a fallas de aislamiento. Este dispositivo proporciona únicamente protección diferencial, por lo que debe instalarse junto con un interruptor termomagnético para proteger contra sobrecargas y cortocircuitos. Su diseño modular permite una instalación sencilla sobre riel DIN.

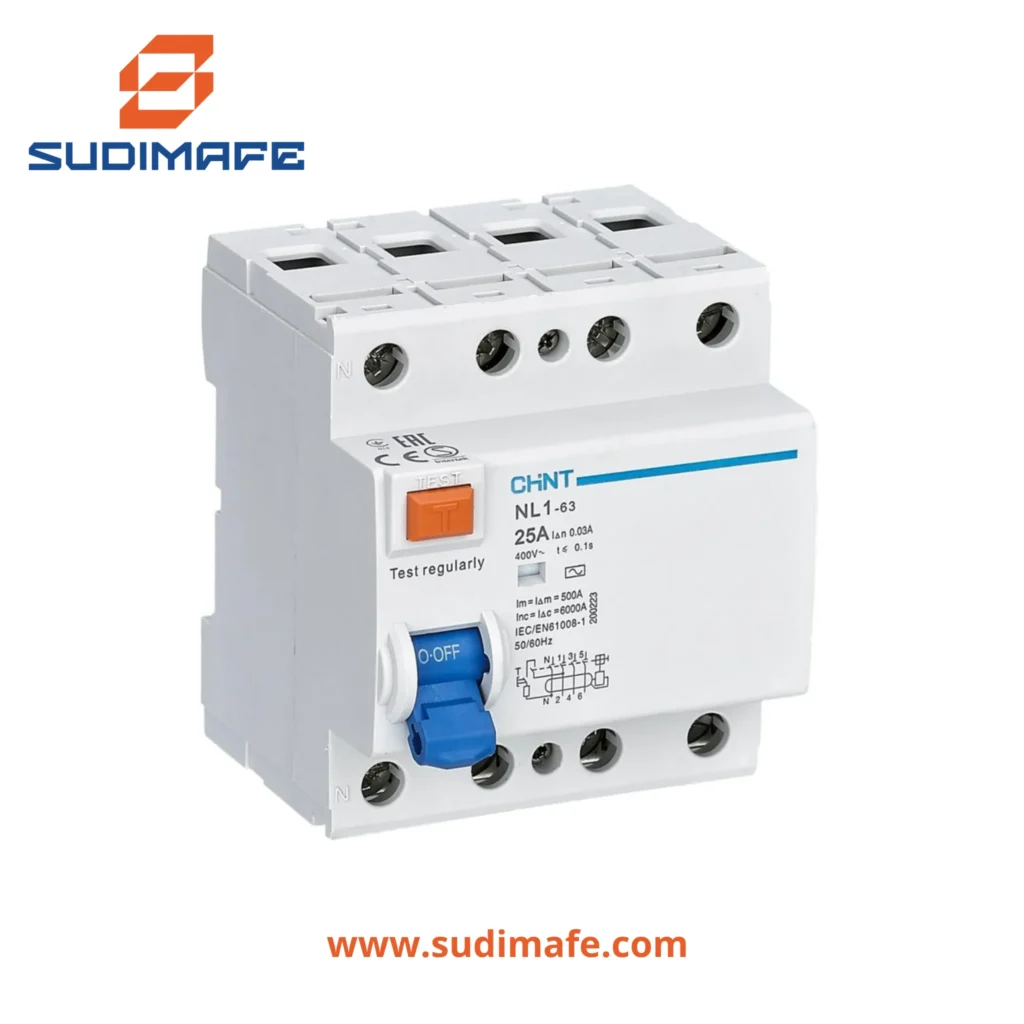

Interruptor Diferencial CHINT 4x25A 230 VAC 30 mA
El Interruptor Diferencial CHINT 4x25A 230 VAC 30 mA es un dispositivo de protección diferencial tetrapolar (4P) diseñado para proteger a las personas contra contactos eléctricos directos e indirectos, así como prevenir incendios provocados por fugas de corriente a tierra. Con una corriente nominal de 25 A y una sensibilidad diferencial de 30 mA, desconecta automáticamente el circuito cuando detecta una fuga de corriente superior al valor establecido, ofreciendo una protección confiable en instalaciones trifásicas residenciales, comerciales e industriales. Pertenece a la serie NL1-63 y cumple con la norma IEC/EN 61008-1.
- Interruptor diferencial tetrapolar (4P).
- Marca CHINT.
- Serie NL1-63.
- Corriente nominal de 25 A.
- Sensibilidad diferencial de 30 mA.
- Tensión nominal de 230/400 VAC.
- Frecuencia de 50/60 Hz.
- Tipo AC (detección de corrientes residuales alternas sinusoidales).
- Protección contra fugas de corriente a tierra.
- Botón de prueba (TEST) para verificación periódica.
- Montaje sobre riel DIN de 35 mm.
- Diseño de 4 módulos DIN.
- Alta confiabilidad y larga vida útil.
| Especificación | Detalle |
|---|---|
| Marca | CHINT |
| Serie | NL1-63 |
| Tipo de producto | Interruptor diferencial (RCCB) |
| Número de polos | 4 (Tetrapolar) |
| Corriente nominal (In) | 25 A |
| Sensibilidad diferencial (IΔn) | 30 mA |
| Tipo | AC |
| Tensión nominal | 230/400 VAC |
| Frecuencia | 50/60 Hz |
| Corriente de cortocircuito condicionada (Inc) | 6 kA |
| Tensión de aislamiento (Ui) | 500 V |
| Tensión soportada al impulso (Uimp) | 6 kV |
| Norma | IEC/EN 61008-1 |
| Montaje | Riel DIN 35 mm |
| Grado de protección | IP20 |
| Temperatura de operación | -5 °C a +40 °C |
Ideal para:
- Tableros eléctricos trifásicos.
- Instalaciones comerciales.
- Instalaciones industriales.
- Edificios y oficinas.
- Sistemas de distribución eléctrica.
- Circuitos de fuerza e iluminación.
- Protección de personas frente a fugas de corriente.
- Centros educativos.
- Hospitales.
- Plantas industriales.
El Interruptor Diferencial CHINT 4x25A 230 VAC 30 mA está fabricado conforme a estándares internacionales que garantizan un funcionamiento seguro y confiable.
Cumple con:
- IEC/EN 61008-1 para interruptores diferenciales (RCCB).
- Tipo AC para detección de corrientes residuales alternas.
- Sensibilidad de 30 mA para protección adicional de personas.
- Corriente nominal de 25 A.
- Grado de protección IP20.
- Montaje sobre riel DIN de 35 mm.
Recomendaciones de instalación:
- Instalar junto con un interruptor termomagnético adecuado.
- Verificar periódicamente el funcionamiento mediante el botón TEST.
- Instalar dentro de un tablero eléctrico con el grado de protección apropiado.
- Respetar la corriente nominal del circuito y la sección de los conductores.
- La instalación debe ser realizada por personal técnico calificado.
