El Interruptor Diferencial CHINT serie NL1-63 monitorea continuamente la diferencia entre la corriente que circula por los conductores activos. Cuando detecta una fuga a tierra superior a 30 mA, interrumpe el suministro eléctrico en milisegundos, reduciendo el riesgo de electrocución y protegiendo la instalación eléctrica frente a fallas de aislamiento. Su diseño modular para montaje en riel DIN facilita la instalación en tableros eléctricos de baja tensión.

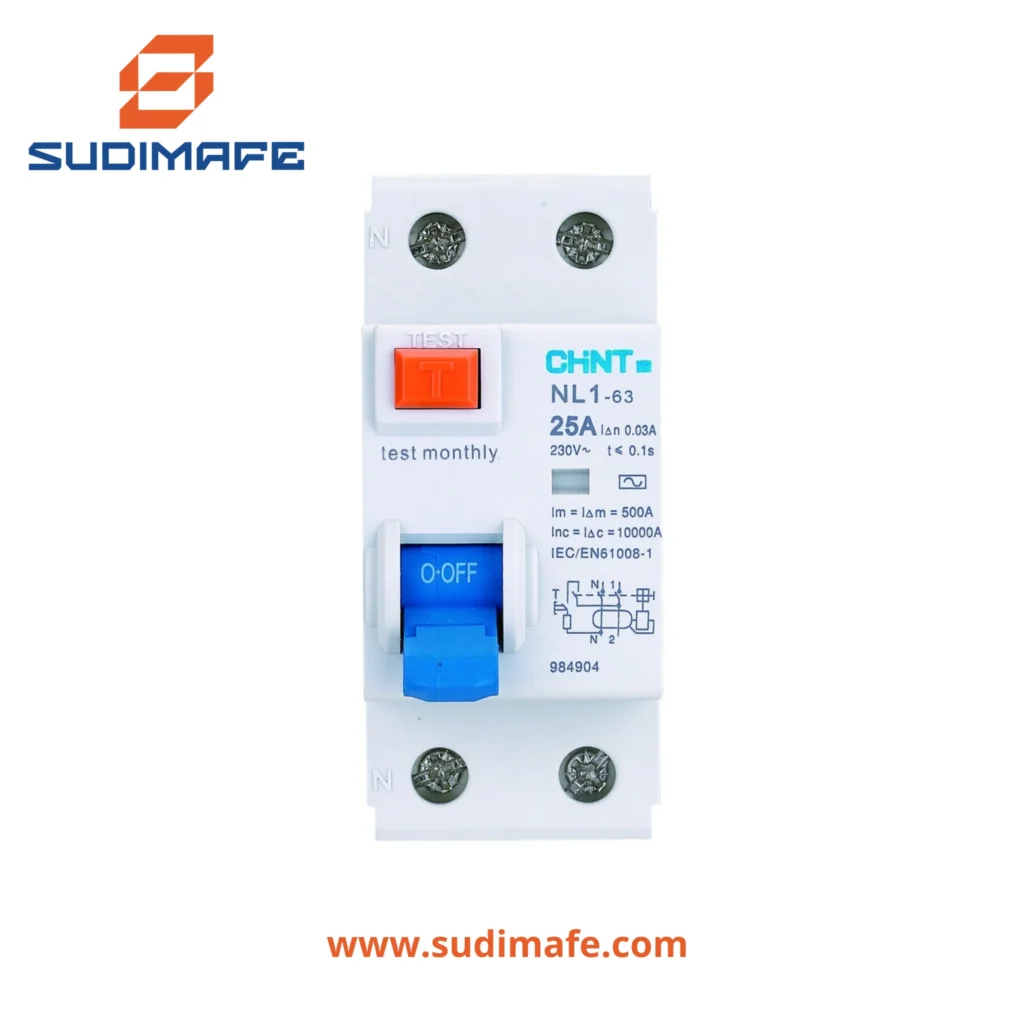

Interruptor Diferencial CHINT 2x25A 230 VAC 30 mA
El Interruptor Diferencial CHINT 2x25A 230 VAC 30 mA es un dispositivo de protección diferencial bipolar (2P) diseñado para proteger a las personas contra contactos eléctricos directos e indirectos, así como prevenir incendios provocados por fugas de corriente a tierra. Con una corriente nominal de 25 A y una sensibilidad de 30 mA, desconecta automáticamente el circuito cuando detecta una corriente de fuga superior al valor establecido, garantizando una mayor seguridad en instalaciones eléctricas residenciales, comerciales e industriales. Pertenece a la serie NL1-63 de CHINT y cumple con la norma IEC/EN 61008-1.
- Interruptor diferencial bipolar (2P).
- Marca CHINT.
- Serie NL1-63.
- Corriente nominal de 25 A.
- Sensibilidad diferencial de 30 mA.
- Tensión nominal de 230/400 VAC.
- Frecuencia de 50/60 Hz.
- Tipo AC (detección de corrientes residuales alternas sinusoidales).
- Protección contra fugas de corriente a tierra.
- Botón de prueba (TEST) para verificación periódica.
- Montaje sobre riel DIN de 35 mm.
- Diseño compacto de 2 módulos.
- Alta confiabilidad y larga vida útil.
| Especificación | Detalle |
|---|---|
| Marca | CHINT |
| Serie | NL1-63 |
| Tipo de producto | Interruptor diferencial (RCCB) |
| Número de polos | 2 (Bipolar) |
| Corriente nominal (In) | 25 A |
| Sensibilidad diferencial (IΔn) | 30 mA |
| Tipo | AC |
| Tensión nominal | 230/400 VAC |
| Frecuencia | 50/60 Hz |
| Norma | IEC/EN 61008-1 |
| Montaje | Riel DIN 35 mm |
| Grado de protección | IP20 |
| Temperatura de operación | -5 °C a +40 °C |
Ideal para:
- Tableros eléctricos residenciales.
- Instalaciones comerciales.
- Oficinas.
- Locales comerciales.
- Sistemas de iluminación.
- Circuitos de tomacorrientes.
- Protección de personas frente a fugas de corriente.
- Instalaciones industriales de baja tensión.
- Centros educativos.
- Sistemas de distribución eléctrica.
El Interruptor Diferencial CHINT 2x25A 230 VAC 30 mA está fabricado conforme a estándares internacionales para garantizar seguridad y confiabilidad en la protección diferencial.
Cumple con:
- IEC/EN 61008-1 para interruptores diferenciales (RCCB).
- Tipo AC para detección de corrientes residuales alternas.
- Sensibilidad de 30 mA para protección de personas.
- Grado de protección IP20.
- Montaje sobre riel DIN de 35 mm.
Recomendaciones de instalación:
- Instalar en tableros eléctricos protegidos contra la intemperie.
- Verificar periódicamente el funcionamiento mediante el botón TEST.
- Utilizar junto con un interruptor termomagnético para protección contra sobrecargas y cortocircuitos.
- Respetar la capacidad nominal del circuito.
- La instalación debe ser realizada por personal técnico calificado.
